業務用 監視レコーダー
FA1103
現場での人の目の代わりとして、問題のカイゼンを支援。
光学ズーム対応。約2.9倍 ズームレンズ搭載
〇高画質200万画素FULL HD記録
〇製造機器のエラー信号を検知してイベント記録
〇無線LANで記録映像をダウンロード
法人向け
主な特長

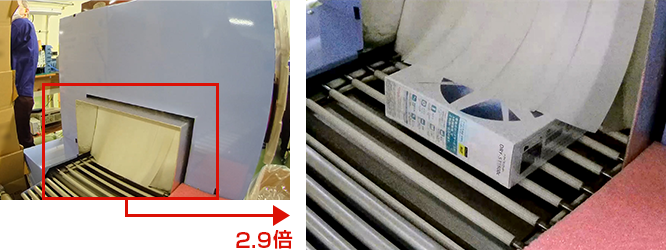

光学2.9倍ズーム レンズ標準搭載
対象物との距離があっても拡大記録。光学ズームなのでデジタルズームとは違いピンボケせずに拡大できます。

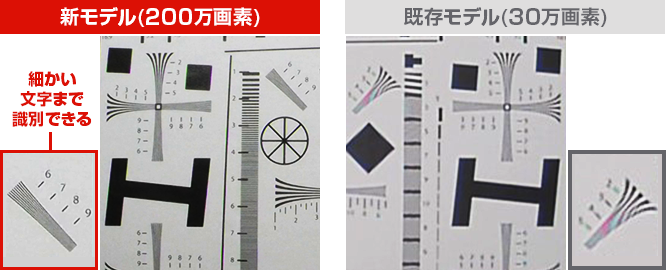

高画質200万画素FULL HD記録
STARVISTM対応CMOSセンサーを採用。
※STARVISは、ソニー株式会社の商標です。
撮影条件：対象物から50cm離れて撮影。対象物のサイズはA3サイズ。文字サイズは3×2mm。
製造機器のエラー信号を検知してイベント記録
製造機器などのエラー信号を検知すると、イベント記録を行います。
さまざまな製造機器の工程サイクルに合わせて、イベント前後の記録時間設定が可能。通常稼働時と問題のあったイベント記録を比較して改善点を確認できます。
| イベント前 | 10分 / 5分 / 3分 / 1分 |
|---|---|
| イベント後 | 20分 / 10分 / 5分 / 1分 / 0分 |
無線LANで記録映像をダウンロード
無線LANを利用してライブ映像を確認できます。また必要に応じてパソコンに映像をダウンロードできます。監視レコーダーからSDカードを取り出す必要がありません。現場でトラブルがあったら、すぐに映像から問題点を確認できます。
- 製品ソフトウェア
- ※仕様を満たしたパソコンと、インターネット接続環境が必要です。
- ※別途無線LANルーターが必要です。

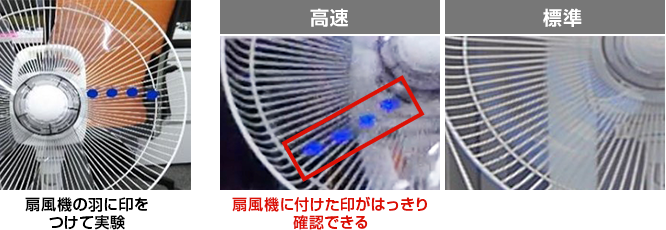

動きが速くてもしっかり記録
60、30コマ/秒撮影時は、シャッタースピードを「高速」に設定ができます。
動きの速い現場でも、しっかり状況を記録します。
日時補正機能【GPS搭載】
自動と手動から選択できます。自動の場合は本機内蔵のGPSにより補正し、手動を選択した場合はPCビューアソフトで設定を行います。
任意の仕様のレンズに交換可能
FA1103は市販品のレンズと交換することができます。使用できるレンズマウントはCSマウントです。

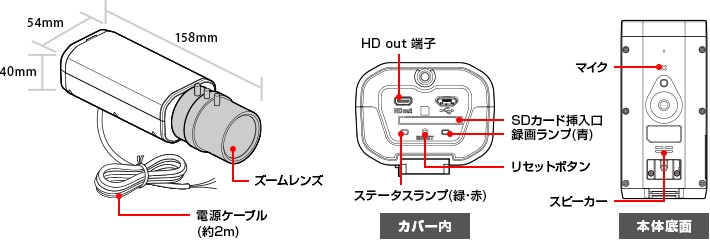

機能・仕様

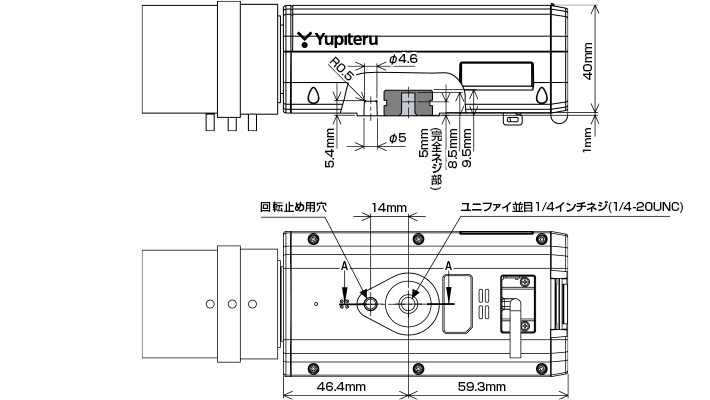

ブラケット装着部分 寸法
| JANコード | 4968543712353 | |
|---|---|---|
| 外形寸法 | 54(幅)×40(高さ)×158(奥行)mm(突起部除く) | |
| 本体重量 | 280g | |
| 記録媒体 | 下記専用SDカード(オプション) ・OP-SD16F(16GB) ・OP-SD32F(32GB) ・OP-SD64F(64GB) ・OP-SD128F(128GB) |
|
| カメラ | 映像素子 | 680万画素カラーCMOS(STARVIS*1技術搭載) |
| レンズ画角 | 対角42°～123° | |
| 最大記録画角*2 | 対角30°～74°(水平43°～125°、垂直21°～57°)＊3 | |
| 焦点距離 | 2.8～8mm | |
| 絞り値 | 1.2～∞ | |
| 記録解像度 | 最大200万画素 | 1080P HD(1920×1080) 720P(1280×720) |
| 画質 | HDR(ハイダイナミックレンジ) | |
| 記録方式 | 常時＋イベント記録 | |
| 録画ファイル構成 | 常時録画 | 1分(30コマ/秒、60コマ/秒) 3分(15コマ/秒、10コマ/秒) 5分(5コマ/秒) |
| イベント記録時間 | イベント前 | 10分、5分、3分、1分 |
| イベント後 | 20分、10分、5分、1分、0分 | |
| 音声 | ON／OFF可能 | |
| フレームレート | 60、30、15、10、5、コマ/秒 | |
| 映像ファイル形式 | MP4 | |
| 記録映像再生方法 | PCビューアソフト*4 Windows標準のWindows Media Player |
|
| 最低被写体照度 | 1LUX | |
| 定格電圧 | DC12V/24V | |
| 消費電力 | 4W(平均消費電力) | |
| 動作温度範囲 | -10℃～＋60℃ | |
| 製品保証期間 | 1年(消耗品は除く) | |
| 付属品 | 六角レンチ(2.5ｍｍ)(1) 取扱説明書・保証書(1) |
|
- *1 STARVIS(スタービス)は、監視カメラ用途CMOSイメージセンサ向けに開発された、高感度・高画質を実現するソニー株式会社の裏面照射型画素技術です。
- *2 解像度により記録される視野角が変化します。また超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
- *3 60コマ/秒設定時は、対角30°～ 84°(水平:26°～74°、垂直15°～40°)
- *4 PCビューアソフトはこちらからダウンロードしてください。
録画時間の目安
| 常時録画時間の目安 | イベント記録の最大記録件数 | |||
|---|---|---|---|---|
| 1080P HD | 720P | 1080P HD | 720P | |
| 60コマ/秒 | 約119分 | 約165分 | 22件 | 29件 |
| 30コマ/秒 | 約132分 | 約265分 | 24件 | 47件 |
| 15コマ/秒 | 約284分 | 約568分 | 28件 | 56件 |
| 10コマ/秒 | 約398分 | 約796分 | 39件 | 79件 |
| 5コマ/秒 | 約663分 | 約1327分 | 66件 | 118件 |
- ※別売品のSDカード(16GB)の場合。32GBの場合は録画時間･イベント記録件数は倍になります。
- ※値は目安で、絶対保証値ではありません。
- ※録画時間は、常時録画とイベント記録の全ての録画時間の合計です。
- ※イベント記録の初期値：イベント前記録(3分)･イベント後記録(1分) 合計4分。常時録画最小記録時間(10分)での最大記録件数。
オプション
-

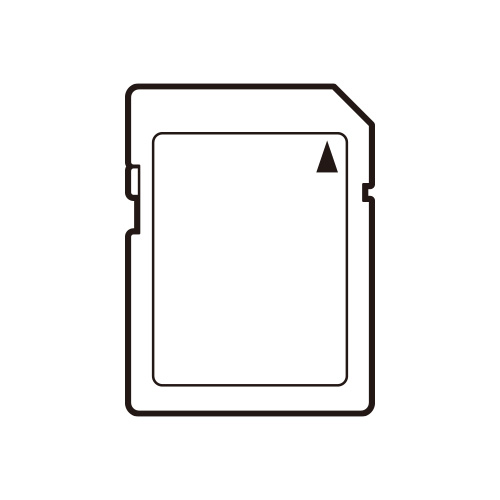

本機専用SDカード
-
OP-SD16F (16GB)：5,000円+税
OP-SD32F (32GB)：10,000円+税
OP-SD64F (64GB)：18,000円+税
OP-SD128F (128GB)：30,000円+税- ※本機専用SDカード以外のSDカードは使用できません。
-

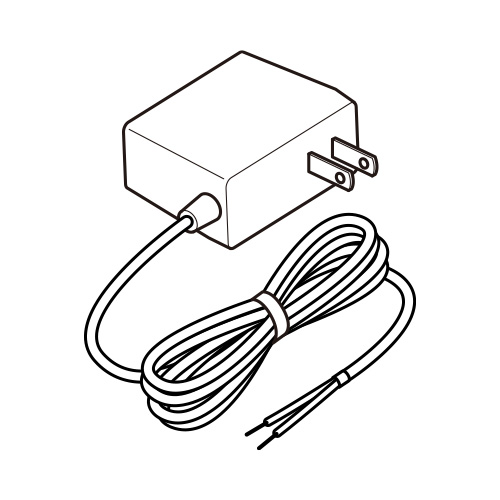

ACアダプター
-
OP-E856 : 4,500円＋税
使用上の注意
- ●本機は連続で映像を記録しますが、すべての状況において映像の記録を保証するものではありません。
- ●本機の故障や本機使用によって生じた損害、および記録された映像やデータの消失、損傷、破損による損害については、弊社は一切の責任は負いません。
- ●本機で録画した映像は、使用目的、使用方法によっては、被写体のプライバシーなどの権利を侵害する場合がありますが、弊社は一切の責任を負いません。
- ●映像を正常に録画するため、カメラのレンズは常に清潔にしてください。
- ●本機は精密な電子部品で構成されており、下記のようなお取り扱いをすると、データが破損する恐れがあります。
- 本体に静電気や電気ノイズが加わった場合。
- 水に濡らしたり、強い衝撃を与えた場合。
- パソコンの操作時に誤った取扱を行った場合。
- ●ご使用になる前にPCビューアソフトでの設定が必要です。また正常に書き込みを行うため1～2週間に一度、PCビューアソフトでのフォーマットをお勧めします。
- ●本製品にはお買い上げ日から1年間の保証がついています。(ただし、電源ケーブルや消耗品は保証の対象となりません)
- ●他社製品との組み合わせについては、動作検証等を行っておりませんのでその動作については保証することができません。あらかじめご了承ください。
- ※本機の仕様および外観は、改良のため予告なく変更することがあります。
- ※このページに記載されている各種名称・会社名・商品名などは各社の商標または登録商標です。なお、本文中ではTMやⓇなどの記号を記載しない場合があります。
