大画面モニター搭載 前後2カメラドライブレコーダー Y-230d 機能・仕様

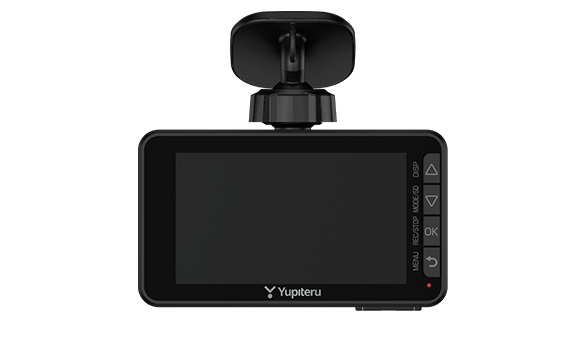

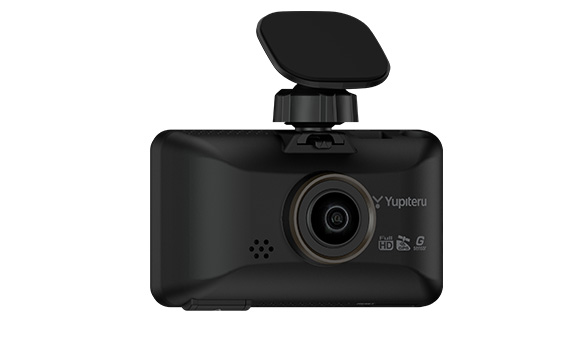

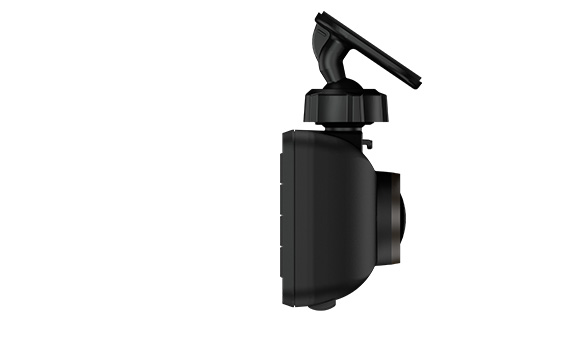

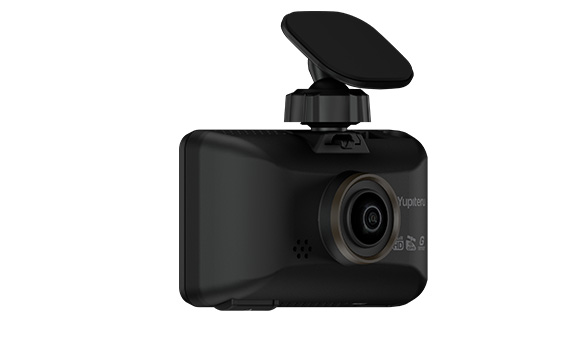

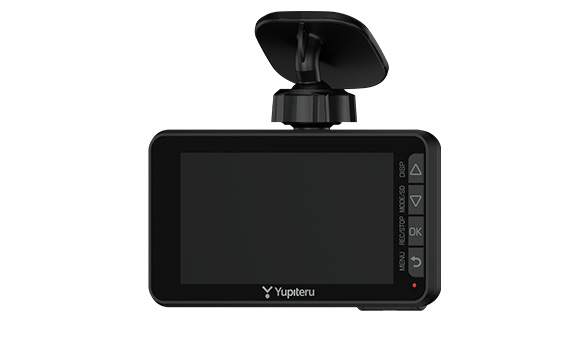

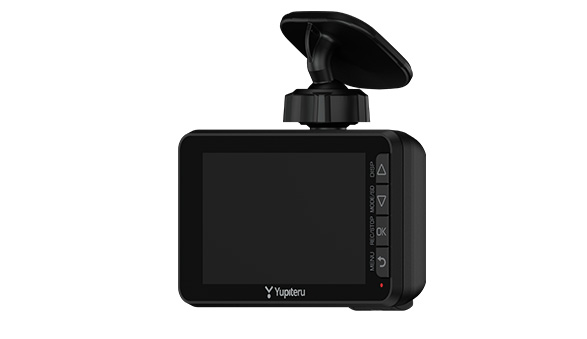

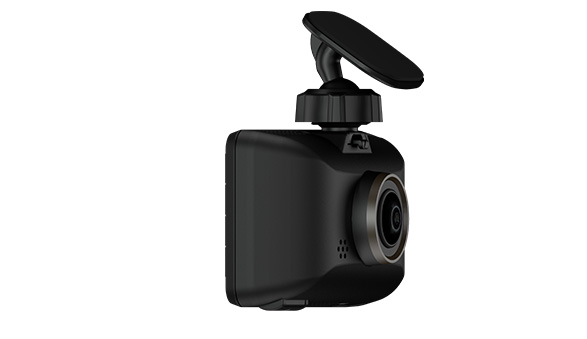

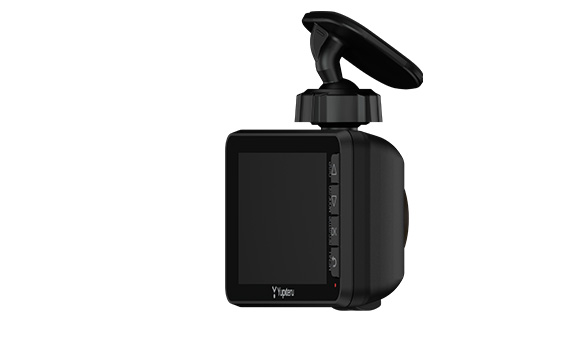

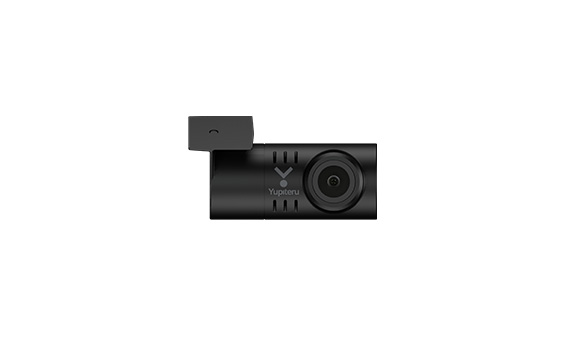

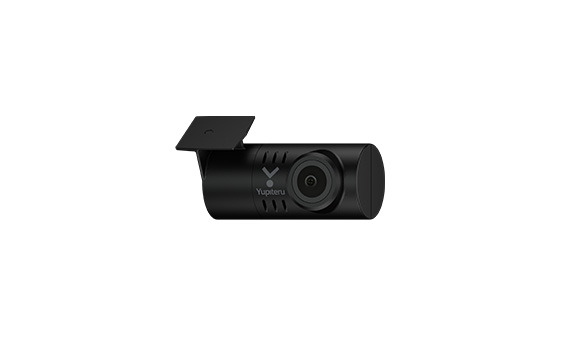

フロントカメラユニット

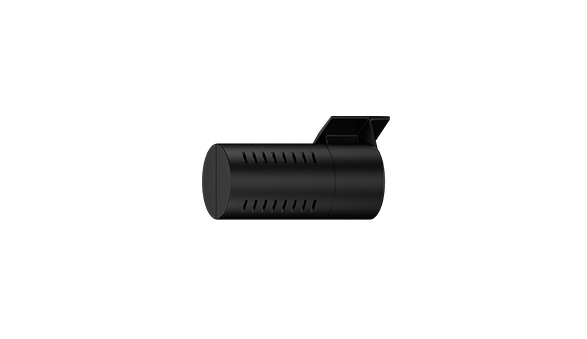

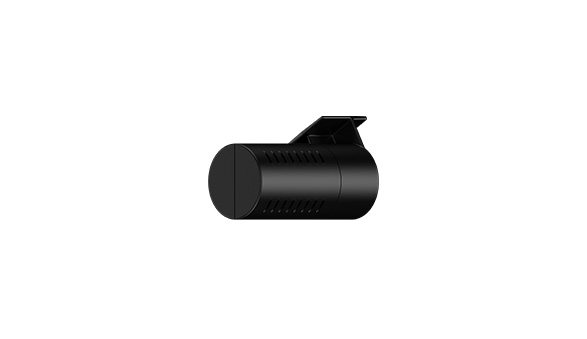

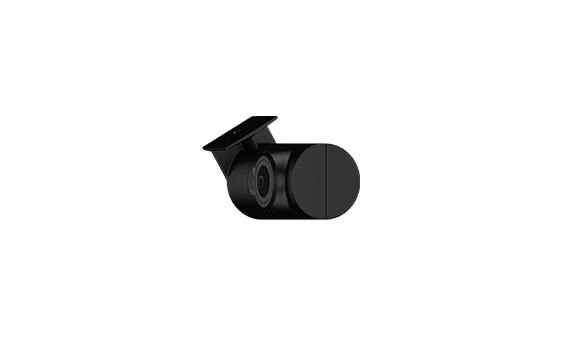

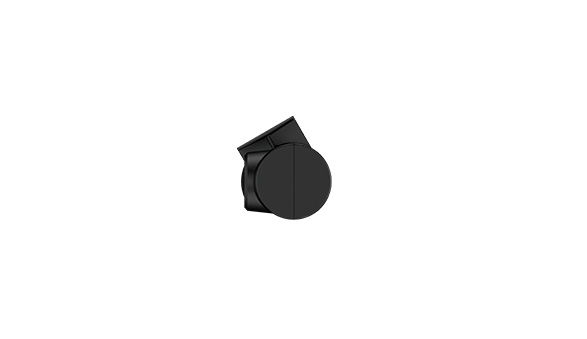

リアカメラユニット

機能比較表

機能・仕様

JANコード 4968543713909
外形寸法 [フロント]89(幅)×51(高さ)×35(奥行)mm
※取付ブラケット(テープ貼付)装着時83(高さ)mm(窓ガラス25°想定の場合)
[リア]55(幅)×25(直径)mm
※取付ブラケット(テープ貼付)装着時34(高さ)mm(窓ガラス25°想定の場合)
本体重量 [フロント]約125g(microSDカード含む)
[リア]約28g
記録媒体 microSDカード(16GB付属)
16～128GB対応(Class10以上)
カメラ 映像素子 200万画素カラーCMOS(STARVIS技術搭載)
最大記録画角*1 [フロント]対角160°(水平135°、垂直75°)
[リア]対角150°(水平130°、垂直70°)
記録解像度 最大200万画素 1080P(1920×1080)
720P(1280×720)
F値 [フロント]1.9
[リア]1.8
GPS 有
Gセンサー 有(感度設定可能)
HDR 有
最低被写体照度 0.5LUX(ルクス)
記録方式 常時録画
イベント記録(Gセンサー記録、ワンタッチ記録(手動録画))
駐車記録(タイムラプス)＊2
録画ファイル構成 30秒、15分＊3単位
画面サイズ 3.0インチ フルカラーTFT液晶
音声録音 ON／OFF可能
フレームレート 28、1コマ＊3／秒
映像ファイル形式 MOV
記録映像再生方法＊4 PCビューアソフト
Windows標準の映画＆テレビ
電源電圧 DC12V(5V入力)
消費電力 12.5W
動作温度範囲 -10℃～＋60℃
製品保証期間 3年(消耗品は除く)
付属品 5Vコンバーター付電源直結コード(約4m)(1)
フロントカメラ用ブラケット(1)
リアカメラケーブル(約9m)(1)
ドライブレコーダー搭載ステッカー(1)
microSDカード ＜16GB＞(1)
取扱説明書・保証書(1)
  • *1 超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
  • *2 駐車記録には別途オプションが必要です。
  • *3 タイムラプスモード中のみ。
  • *4 Microsoft Windows10のみ対応。
  • ※ PCビューアソフトはこちらからダウンロードしてください。
  • ※ PCビューアソフトはWindows専用です。

取付けイメージ

2カメラモデル接続イメージ図

リアカメラケーブルの役割

リアカメラユニットへの電源供給と、撮影された映像をフロントカメラユニットへ伝送します。

リアカメラケーブルは、リアカメラ接続側がストレート型プラグなので配線時に便利です。

録画時間 目安

常時録画

microSD
カード容量		 1080P(初期値) 720P
128GB 約400分 約800分
64GB 約200分 約400分
32GB 約100分 約200分
16GB(付属品) 約50分 約100分
  • ※上記値は目安で、絶対保証値ではありません。
  • ※お使いの状況、被写体や周囲環境などの要因により録画可能時間は変化します。

イベント記録の最大記録件数

microSD
カード容量		 1080P(初期値) 720P
128GB 320件 640件
64GB 160件 320件
32GB 80件 160件
16GB(付属品) 40件 80件
  • ※上記値は目安で、絶対保証値ではありません。
  • ※最大記録件数は、Gセンサー記録とワンタッチ記録を合わせた件数です。
  • ※1件につき2ファイル(フロント＋リア)移動した場合。

駐車記録(タイムラプスモード中)

microSD
カード容量		 1080P(初期値) 720P
128GB 約200時間 約400時間
64GB 約100時間 約200時間
32GB 約50時間 約100時間
16GB(付属品) 約25時間 約50時間
  • ※上記値は目安で、絶対保証値ではありません。
  • ※お使いの状況、被写体や周囲環境などの要因により録画可能時間は変化します。

記録方式

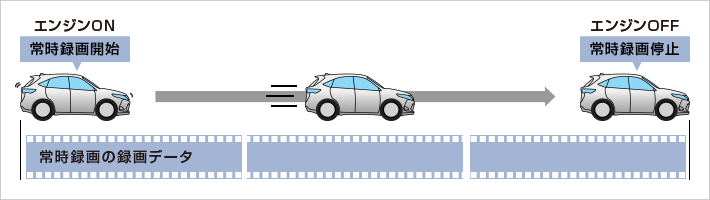

常時録画

走行時の録画は、車両のエンジンON/OFF に連動して自動的に記録を開始/ 終了します。SD カードの容量が上限に達した場合は、古い映像に上書きします。上書きをしない設定も可能です。

  • 常時録画の録画ファイル構成

    1ファイルあたり約30秒で生成します。

イベント記録(Gセンサー記録／ワンタッチ記録)

イベント記録には、Gセンサー（加速度センサー）によって一定以上の衝撃＊を検知した際にその前後を記録する[Gセンサー記録]と、記録ボタンを押してその前後を記録する[ワンタッチ記録]があります。これらのイベント記録データは常時記録で上書きされないよう専用フォルダに保存されます。

  • ＊Gセンサーの感度は0.1G単位で設定可能。様々な車両に合った感度設定が行えます。
  • ※上書きされないようにするには「上書きモード」の設定が必要です。

  • イベント記録の録画ファイル構成

    イベントを検出した前後30秒、合計60秒のファイルを生成します。

タイムラプスモード

駐車監視(別売りオプションが必要)を行う際、録画コマ数を1コマ/秒に変更し、長時間録画に対応します。
記録は早送りで再生します。

  • ※タイムラプスモード中は、GPSによる位置情報、Gセンサー情報、音声は記録しません。

タイムラプスモードの録画構成ファイル

記録映像は1ファイル約15分で生成します。

上書きモード

SDカードにデータがいっぱいになった時、古いデータに上書きするか選択できます。

  • 上書き禁止

  • 録画の停止

    全ての録画ファイルは上書きされません。

  • 常時・駐車上書き

  • 上書きして録画を継続

    常時録画/駐車記録ファイルのみ上書きします。
    イベント記録は録画ファイルが上限に達すると録画を停止します。

  • 全て上書き

    初期値

  • 上書きして録画を継続

    全ての録画ファイルを上書きします。
