オービス警報搭載
前後2カメラドライブレコーダー Z84DR 機能・仕様

指定店モデル

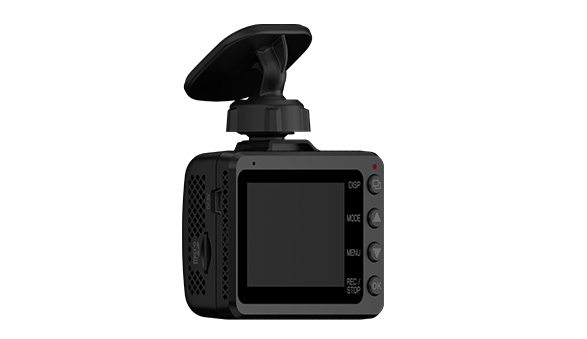

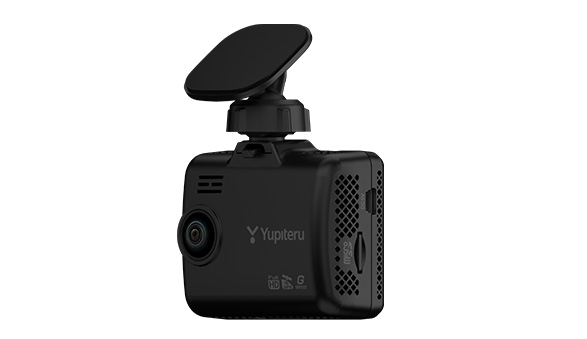

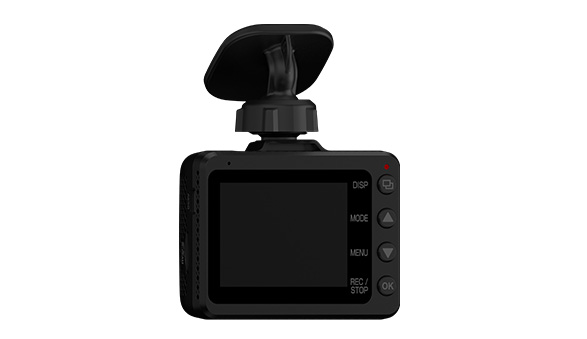

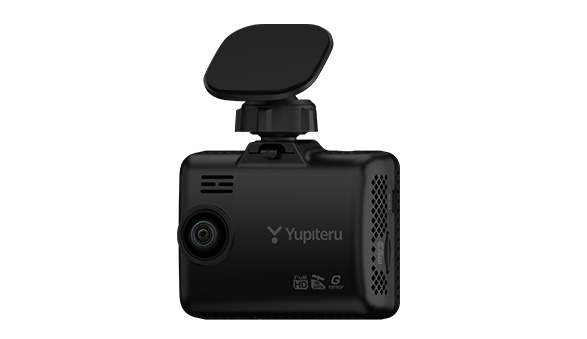

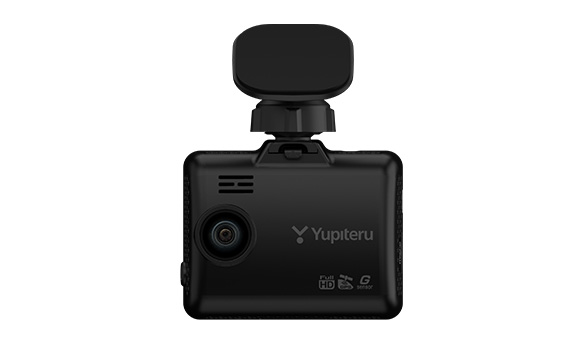

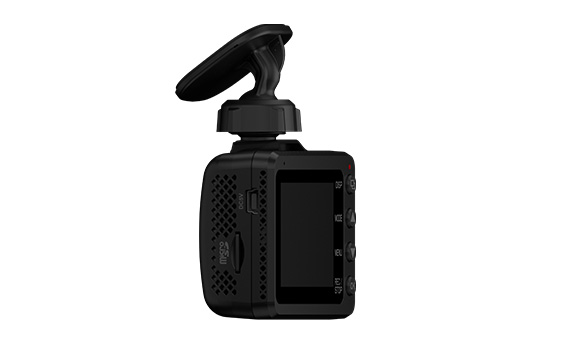

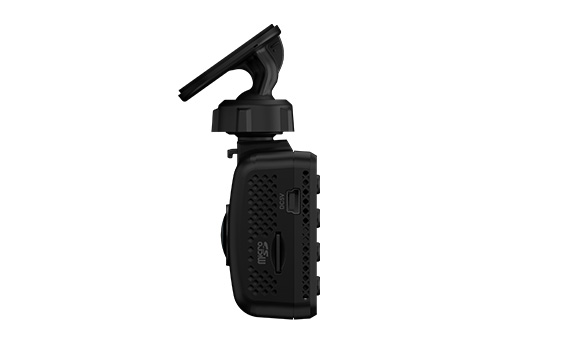

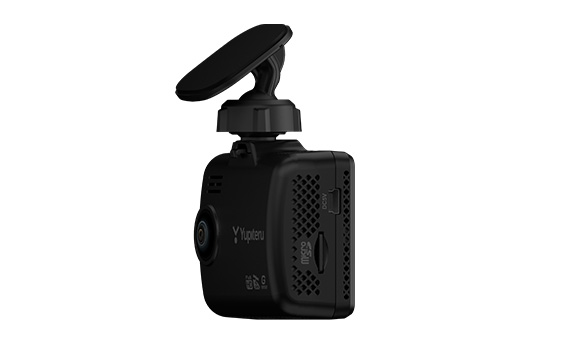

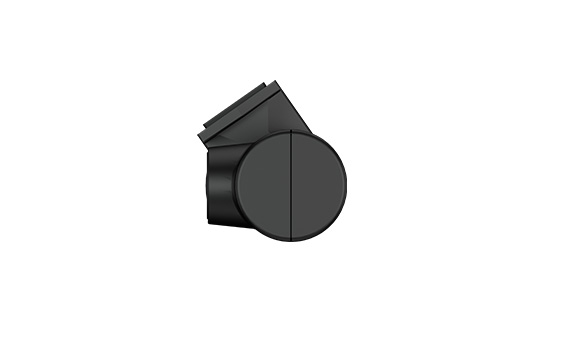

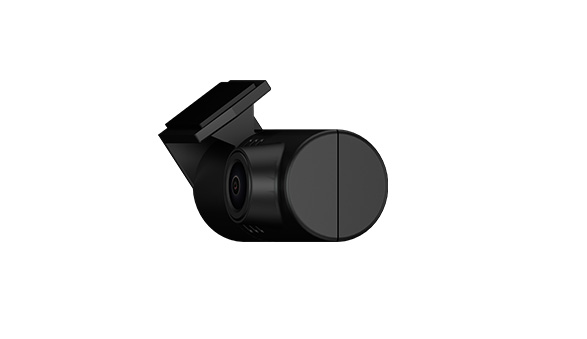

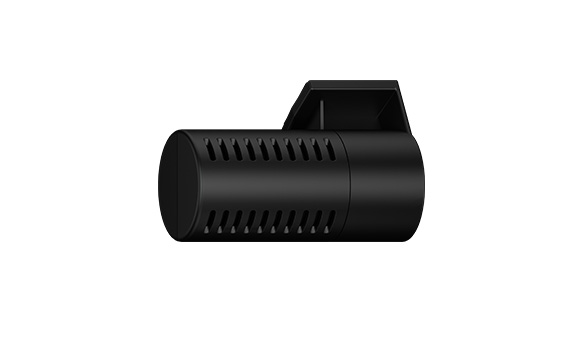

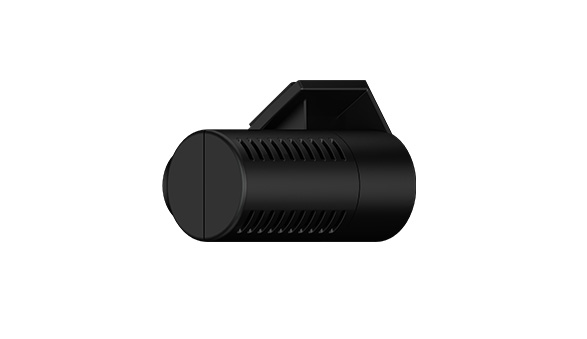

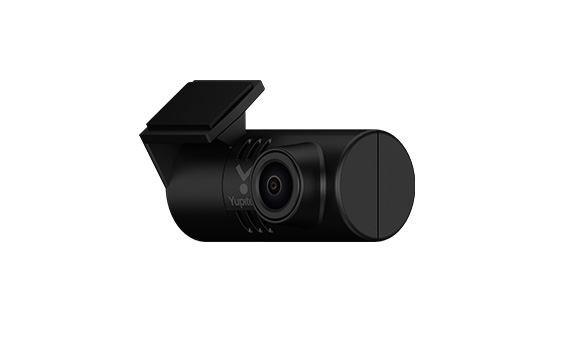

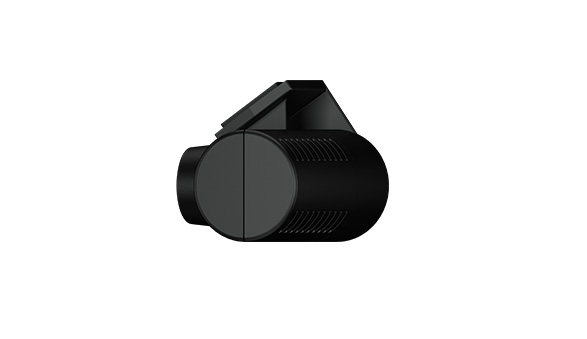

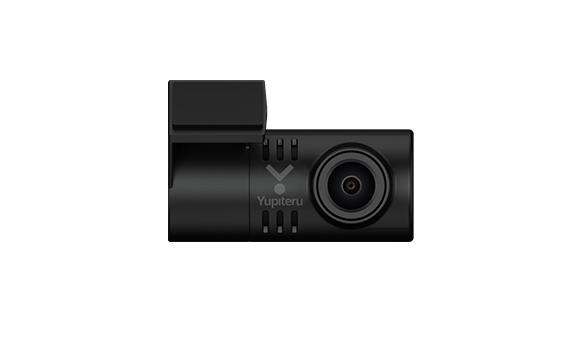

フロントカメラユニット

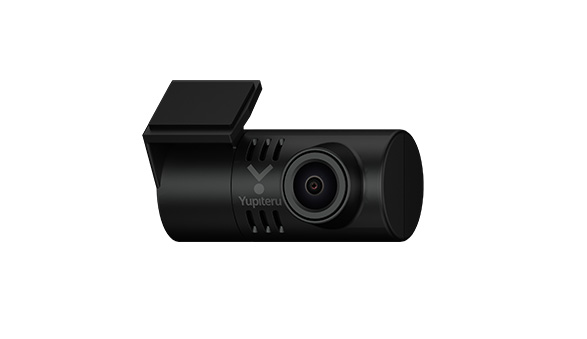

リアカメラユニット

機能比較表

機能・仕様

JANコード 4968543714302
外形寸法 [フロント]65(幅)×53(高さ)×28(奥行)mm
※取付ブラケット(テープ貼付)装着時86(高さ)mm(窓ガラス25°想定の場合)
[リア]54(幅)×25(直径)mm
※取付ブラケット(テープ貼付)装着時36(高さ)mm(窓ガラス25°想定の場合)
本体重量 [フロント]約95g(microSDカード含む)
[リア]約26g
記録媒体 microSDカード(32GB付属)
16～128GB対応(Class10以上)
カメラ 映像素子 200万画素カラーCMOS(STARVIS技術搭載)
最大記録画角*1 [フロント]対角162°(水平138°、垂直78°)
[リア]対角155°(水平128°、垂直63°)
記録解像度 最大200万画素 1080P(1920×1080)
F値 [フロント]2.2
[リア]2.0
GPS 有
Gセンサー 有(感度設定可能)
HDR 有
最低被写体照度 0.5LUX(ルクス)
記録方式 常時録画
イベント記録(Gセンサー記録、ワンタッチ記録(手動録画))
駐車記録(タイムラプス、動体検知)＊2
録画ファイル構成 常時録画：30秒、3分20秒＊3単位
イベント記録(Gセンサー記録・ワンタッチ記録)、動体検知：40秒単位
画面サイズ 2.0インチ フルカラーTFT液晶
音声録音 ON／OFF可能
フレームレート 29.1、1コマ＊3／秒
映像ファイル形式 avi
記録映像再生方法＊4 PCビューアソフト
Windows標準の映画＆テレビ
電源電圧 DC12V(5V入力)
消費電力 7.5W
動作温度範囲 -10℃～＋60℃
製品保証期間 3年(消耗品は除く)
付属品 5Vコンバーター付電源直結コード(約4m)(1)
フロントカメラ用ブラケット(1)
リアカメラケーブル(約9m)(1)
ドライブレコーダー搭載ステッカー(1)
microSDカード ＜32GB＞(1)
取扱説明書・保証書(1)
  • *1 超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
  • *2 駐車記録には別途オプションが必要です。
  • *3 タイムラプスモード中のみ。
  • *4 Microsoft Windows11、10のみ対応。
  • ※ PCビューアソフトはこちらからダウンロードしてください。
  • ※ PCビューアソフトはWindows専用です。

取付けイメージ

2カメラモデル接続イメージ図

リアカメラケーブルの役割

リアカメラユニットへの電源供給と、撮影された映像をフロントカメラユニットへ伝送します。

  • リアカメラケーブルは、リアカメラ接続側がストレート型プラグなので配線時に便利です。

録画時間 目安

常時録画

microSD
カード容量		 高画質
(初期値)		 普通画質 低画質
128GB 約512分 約600分 約728分
64GB 約256分 約300分 約364分
32GB(付属品) 約128分 約150分 約182分
16GB 約64分 約75分 約91分
  • ※上記値は目安で、絶対保証値ではありません。
  • ※お使いの状況、被写体や周囲環境などの要因により録画可能時間は変化します。

イベント記録の最大記録件数

microSD
カード容量		 高画質
(初期値)		 普通画質 低画質
Gセンサー ワンタッチ Gセンサー ワンタッチ Gセンサー ワンタッチ
128GB 304件 224件 352件 264件 424件 320件
64GB 152件 112件 176件 132件 212件 160件
32GB(付属品) 76件 56件 88件 66件 106件 80件
16GB 38件 28件 44件 33件 53件 40件
  • ※上記値は目安で、絶対保証値ではありません。

駐車記録(タイムラプスモード中)

microSD
カード容量		 高画質
(初期値)		 普通画質 低画質
128GB 約744分 約880分 約1,064分
64GB 約372分 約440分 約532分
32GB(付属品) 約186分 約220分 約266分
16GB 約93分 約110分 約133分
  • ※上記値は目安で、絶対保証値ではありません。
  • ※お使いの状況、被写体や周囲環境などの要因により録画可能時間は変化します。

駐車記録(動体検知モード)の最大記録件数

microSD
カード容量		 高画質
(初期値)		 普通画質 低画質
128GB 224件 264件 320件
64GB 112件 132件 160件
32GB(付属品) 56件 66件 80件
16GB 28件 33件 40件
  • ※上記値は目安で、絶対保証値ではありません。

記録方式

常時録画

走行時の録画は、車両のエンジンON/OFF に連動して自動的に記録を開始/ 終了します。SD カードの容量が上限に達した場合は、古い映像に上書きします。上書きをしない設定も可能です。

  • 常時録画の録画ファイル構成

    1ファイルあたり約30秒で生成します。

イベント記録

常時録画中、Gセンサー(加速度センサー)によって衝撃を検知すると、事故前後の一定時間の映像を常時記録で上書きされないよう専用フォルダに保存します。センサー感度は0.1G単位で設定できるので、様々な車両に合わせた感度設定ができます。記録ボタンを押して専用フォルダに保存することもできます。

※上書きされないようにするには「上書きモード」の設定が必要です。

  • イベント記録の録画ファイル構成

    イベントを検出した前後20秒、合計40秒のファイルを生成します。

駐車記録

オプションを追加することで、エンジンOFF後もそのまま常時記録が継続可能に。さらに「タイムラプスモード」「動体検知モード」の2つの駐車記録モードも選択できるようになり、必要に応じた記録が可能になります。

  • ※駐車記録中はワンタッチ記録を行うことが出来ません。また、GPSの位置情報は記録しないため再生時に地図などは表示されません。
  • ※駐車記録モードへの切替えはボタン操作が必要です。

タイムラプスモード

駐車記録(別売りオプションが必要)を行う際、録画コマ数を1コマ/秒に変更し、長時間録画に対応します。
記録は早送りで再生します。PCビューアソフトでは、コマ送りでも確認できます。

  • タイムラプスモードの録画構成ファイル

    記録映像は1ファイル約3分20秒です。

動体検知モード

フロント/リアカメラの映像の変化から動体を検知し動きがあった場合に記録を行います。

  • 動体検知の録画構成ファイル

    記録映像は1ファイル約40秒です。

上書きモード

SDカードにデータがいっぱいになった時、古いデータに上書きするか選択できます。

  • 上書き禁止

  • 録画の停止

    全ての録画ファイルは上書きされません。

  • 常時・駐車上書き

  • 上書きして録画を継続

    常時録画/駐車記録ファイルのみ上書きします。
    イベント記録は録画ファイルが上限に達すると録画を停止します。

  • 全て上書き

    初期値

  • 上書きして録画を継続

    全ての録画ファイルを上書きします。
