GPS&レーダー探知機 SUPERCAT Z series Z800DR 機能・仕様 一覧
指定店専用モデル
取付け例
- 取付け例|
- オプション機能|
- レーダー探知機 機能・仕様一覧表

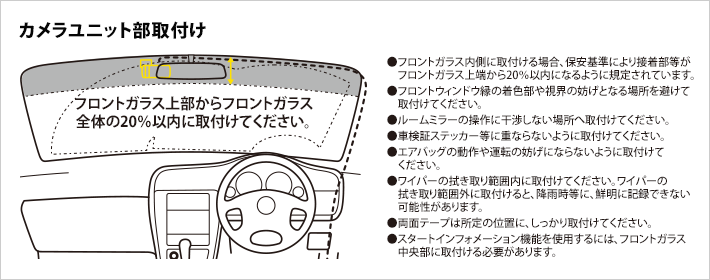

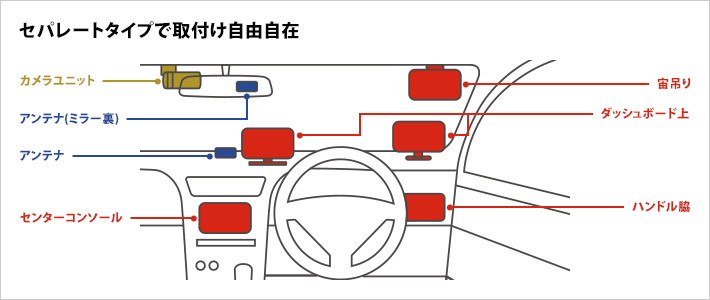

取り付け例
- ※取付け画像はイメージのため、必要な配線を省略している場合があります。ご使用の際は正しく配線を行わないと機能しません。
- ※本機は取扱説明書に従って正しく取付けしてください。
オプション機能
- 取付け例|
- オプション機能|
- レーダー探知機 機能・仕様一覧表
OBDⅡとは
別売オプションのOBDⅡアダプターを接続すれば、Gセンサー・ジャイロセンサー・気圧センサーでの自車の進行状態の検知に比べて、より正確な速度・移動距離を検知できるようになります。
本機搭載のGセンサー&ジャイロセンサー&マップマッチングと相互作用し、トンネル内などのGPS非測位置でも超高精度な警報を実現します。さらに、エンジン状態・燃費などの車両情報が表示でき愛車の状態が把握できるようになります。
- ※適応車種はOBDⅡアダプター適応表をご覧ください。
- ※適応車種であっても取り付けを推奨していない自動車メーカーもあり、お客様のご判断で取り付けを行ってください。
- ※OBDⅡコネクターを使用する他機器との併用はできません。
- ※適応表記載の項目以外は、すべての表示を保証する訳ではありません。
- ※対応オプション:OBD12-MⅢ・OBD12-MⅡ・OBD12-M・OBD-HVTM

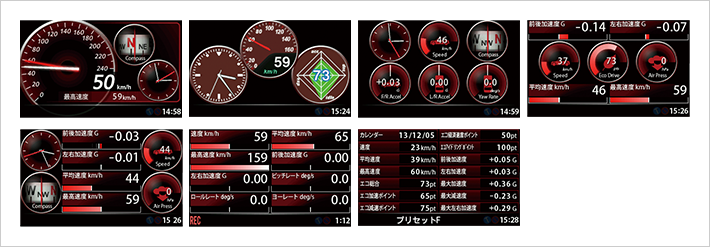

プリセット
OBDⅡアダプター接続で、より正確な速度・移動距離を検知、エンジン状態・燃費などの車両情報が把握可能。
さらに、トンネル内などのGPS非測位位置では、Gセンサーの車速検知と比べて、より正確な速度・移動距離を検知できるようになります。
*本機付属のmicroSDカード経由で、jpgファイル、mp3ファイルをパソコンなどから設定。
本機はOBD12-MIII、OBD-HVTM、OBD12-MII、OBD12-MのOBDIIアダプターに対応しています。
OBDⅡアダプター対応機能一覧表
OBD12-MⅢ | OBD12-MⅡ | OBD12-M | OBD-HVTM | ||
---|---|---|---|---|---|
車両情報表示 | ● | ● | ● | ● | |
ウィンカー・ブレーキ信号取得 | ● | ● | |||
イルミネーション連動機能 | ● | ● | ● | ||

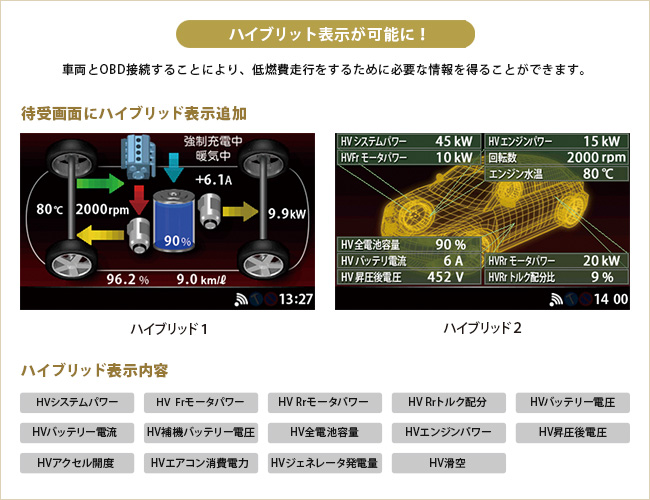

トヨタ ハイブリッド車 |
トヨタハイブリッド 車用情報表示 |
● | ● | ● | |
車速感応ドアロック | ● | ||||
エマージェンシーシグナル | ● |
- * 付属のブレーキ・ウィンカー検出ケーブルの直接配線でも取得可能
レーダー探知機 機能・仕様一覧表
タイプ | 4ピースセパレート | |
---|---|---|
液晶ディスプレイ「ワイド3.0インチ」 | ● (フルカラー) | |
警報表示 | フルマップ※ | |
実写警報 | オービス画像 | ● |
取締・検問画面 | ● | |
公開取締情報表示 | ● | |
速度取締り指針 | ● | |
G (加速度)センサー | ● | |
ジャイロセンサー | ● | |
気圧センサー | ● | |
照度センサー | ● | |
3G+マップマッチングシステム | ● | |
マルチカラーLED | ● | |
無線LAN自動更新 | オプション (OP-WLSD16 使用) | |
スマートフォン更新 | ● (ity.for Android) | |
GPSデータ書きかえ (ity.ダウンロード対応) | ● | |
GPS測位機能 | グロナス衛星受信 | ● |
準天頂衛星受信対応 | ● | |
ひまわり受信 | ● | |
GAGAN受信 | ● | |
クイック測位 | ●(144時間) | |
GPS測位更新時間 | 最短0.5秒 | |
GPS識別数 | 54 | |
GPSボイス警告 | ● | |
GPS5段階警報 | ● | |
左右方向識別ボイス | ● | |
高速道識別ボイス | ● | |
道路選択 | ●+気圧センサー | |
オービスロケーションガイド | ● | |
オービス直前速度告知 | ● | |
オービス通過告知 | ● | |
お好みモード選択機能 | ● (5モード) | |
誤警報低減機能 | インテリジェントキャンセル ※ キャンセルポイント自動登録 |
● |
マイキャンセルエリア | ● | |
反対車線オービスキャンセル機能 | ● | |
AAC/不要警報カット | ● | |
ASS/最適感度選択 | ● | |
無線受信機能 | 無線受信バンド数 | 14 |
交信音声受信 | ● * | |
ベストパートナー6識別 ※ | ● | |
iDSP | ボイス識別 | ● |
ステルス識別 | ● | |
探知性能 | 最高受信感度 | ★★★★★ S-EXTRA |
Wスーパーヘテロダイン | ● | |
X/Kツインバンド | ● | |
後方受信 | ● | |
レーダーアラーム機能 | ボイスアラーム | ● |
メロディアラーム | ● | |
電子音アラーム | ● | |
Wアラーム | ● | |
接近テンポアップ | ● | |
ミュートボタン | ● | |
自動制御 | リラックスチャイム | ● |
時報 | ● | |
ディスプレイ輝度 | 照度センサー+GPS | |
オートクワイアット | ● | |
ログ機能 ※ | ● | |
対応車種 | 12V車専用 | |
操作方法 | タッチパネル / タッチスイッチ | |
その他 | OBDⅡ対応 | オプション |
ボールジョイントブラケット※ | ● |
- ※ 特許取得済および出願中
- * デジタル無線などデジタル方式無線の交信内容は聞けません。
ドライブレコーダー 機能・仕様一覧表
機能・仕様
記録媒体 | microSDカード(8GB付属) 8~32GB対応(Class10以上) |
|
---|---|---|
カメラ | 撮影素子 | 400万画素カラーCMOS |
レンズ画角* | 対角144° | |
最大記録画角* | 対角135°(水平120°、垂直68°) | |
記録解像度 | 動画画質 [300万画素] |
3M(2304×1296) 1080P HD(1920×1080) 720P(1280×720) |
GPS | 有 | |
Gセンサー | 有(センサー感度は、0.1段階で調整可能) | |
記録方式 | 常時録画/イベント記録(Gセンサー記録、ワンタッチ記録<手動録画>) | |
録画ファイル構成 | 常時録画:1分単位 イベント記録(Gセンサー記録、ワンタッチ記録):40秒単位 |
|
画面サイズ | 3.0インチ(ディスプレイユニット共用) | |
音声 | ON/OFF可能 | |
フレームレート | 30コマ/秒(3M、1080P HD) 60、30コマ/秒(720P) |
|
映像ファイル形式 | MOV(H.264) | |
記録映像再生方法 |
ディスプレイユニット *1 Windows Media Player *2 専用ビューアソフト *3 |
- * 解像度により記録される視野角が変化します。また超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
- *1 ディスプレイユニットで再生した場合、走行速度情報、位置情報(緯度・経度・マップ)、Gセンサー情報、時刻情報は表示されません。
- *2 Windows Media Playerで再生した場合、走行速度情報、位置情報(マップ)、Gセンサー情報は表示されません。
- *3 付属microSDカードに収録
- ※上記は、ドライブ協議会表示ガイドラインに基づく表記
- ※記載数値は記載例です。実際の製品の数値ではありません。
- ※紛失等による付属品の追加購入や別売品の購入につきましては、お買い上げの販売店にご注文ください。
- ※本機の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。
録画時間の目安
記録時間 | 3M | 1080P HD (HDR) |
1080P HD | 720P (60コマ) |
720P (30コマ) |
---|---|---|---|---|---|
32GB | 約220分 | 約260分 | 約280分 | 約280分 | 約560分 |
16GB | 約110分 | 約130分 | 約140分 | 約140分 | 約280分 |
8GB(同梱品) | 約55分 | 約65分 | 約70分 | 約70分 | 約140分 |
- ※上記値は目安で、絶対保障値ではありません。
- ※録画時間は、常時録画とイベント記録(ワンタッチ記録、Gセンサー記録)の全ての録画時間の合計です。お使いの状況により、録画可能時間は変化します。
イベント記録の最大記録件数
microSDカード容量 | 3M | 1080P HD (HDR) |
1080P HD | 720P (60コマ) |
720P (30コマ) |
---|---|---|---|---|---|
32GB | 32件 | 32件 | 32件 | 32件 | 32件 |
16GB | 16件 | 16件 | 16件 | 16件 | 16件 |
8GB(同梱品) | 8件 | 8件 | 8件 | 8件 | 8件 |
- ※上記値は目安で、絶対保障値ではありません。
- ※最大記録件数は、Gセンサー記録とワンタッチ記録を合わせた件数です。
仕様
- ドライブレコーダー 機能・仕様一覧表|
- 仕様|
- 別売オプション|
- 使用上の注意
電源電圧 | DC12V (マイナスアース車専用) |
---|---|
消費電流 | [待機時]600mA以下 (無線OFF時)、[最大]700mA以下 |
受信方式 | [GPS部]32チャンネル/パラレル受信方式 [レーダー部]スイープオシレーター式ダブルスーパーへテロダイン方式 |
測位更新時間 | 最短0.5秒 |
表示部 | 液晶ディスプレイ ワイド3.0インチ |
受信周波数 | [GPS部] 1.6GHz帯 [レーダー部] Xバンド/Kバンド [UHF部] 336 ~470MHz帯 [VHF部] 154 ~163MHz帯 |
動作温度範囲 | -20℃~+85℃ 無線部:-10℃~+60℃ カメラユニット:0℃~+60℃ |
外形寸法 | [ディスプレイユニット] 97(W)×53(H)×14(D)mm [カメラユニット] 80(W)×35(Φ)mm [ジャンクションユニット] 49(W)×49(H)×12(D)mm [アンテナユニット] 61(W)×12(H)×49(D)mm ※各ユニット突起部を除く |
重量 | [ディスプレイユニット] 約138g(接続ケーブル、SDカード含む) [カメラユニット] 約66g(ブラケット含む) [ジャンクションユニット] 約24g(接続ケーブル含む) [アンテナユニット] 約107g(接続ケーブル含む) |
付属品 | ディスプレイユニット(接続コード約3m) (1) カメラユニット (1) アンテナユニット(接続コード約3m)(1) ジャンクションユニット(1) ダッシュボード取り付け用ブラケット (1) ダッシュボード取り付けステー (1) 宙吊り取り付けステー(ディスプレイユニット用)(1) ルームミラー取り付けステー(アンテナユニット用)(1) 電源直結コード(約3m)(ミニプラグDC12V出力)(1) カメラユニットケーブル(約3m)(1) ブレーキ・ウインカー検出ケーブル(約4m)(1) 粘着シート (1) 粘着マット (1) 両面テープ(一式) SDカードアダプター (1)※あらかじめ本機に装着済 レーダー探知機用microSDカード[4GB] (1)※あらかじめ本機に装着済 カメラユニット用microSDカード[8GB] (1)※あらかじめ本機に装着済 取扱説明書・保証書 (1) |
別売オプション
- ドライブレコーダー 機能・仕様一覧表|
- 仕様|
- 別売オプション|
- 使用上の注意
OP-WLSD16 |
MyYupiteru会員:本体7,000円+税 モバイルルーターやテザリング機能付きスマートフォン、携帯電話、⾃宅内無線LANアクセスポイントなどと接続することにより、GPSデータ・公開取締情報を起動と同時に自動更新。 OP-WLSD16の詳細はこちら ※OP-WLSD16はYupiteruダイレクトのみ発売 |
---|---|
シガープラグコード 〈約3m〉 |
OP-7U:本体1,500円+税 シガーソケットから電源をとる場合に使用します。 |
DCプラグ⇒ミニプラグ 変換コネクター |
OP-8U:本体800円+税 弊社レーダー探知機からのお買い換えなどの場合に、 いままでのシガープラグコードや電源直結コードを 継続して使用していただけるように、 本機接続側のDCプラグをミニプラグに変換するコネクターです。 |
OBDⅡアダプター 〈約4m〉 |
OBDⅡアダプターOBD12-MⅢ:本体6,000円+税 車両側のOBDⅡ情報を表示できます。 適応機種なら、エンジン状態や燃費など車両情報を取得することができます。また、トヨタハイブリット車のみハイブリッド専用情報を表示できます。
|
OBDⅡアダプター 〈約4m〉 |
トヨタハイブリッド用OBDⅡアダプターOBD-HVTM:本体8,000円+税 トヨタハイブリット車専用。車両側のOBDⅡ情報を表示できます。 適応機種なら、2つのアクティブ機能(「車速感応ドアロック」「エマージェンシーシグナル」) やハイブリッド専用情報を表示できます。
|
- ※本機はOBD12-MⅢ、OBD-HVTM、OBD12-MⅡ、OBD12-MのOBDⅡアダプターに対応しています。
使用上の注意
- ドライブレコーダー 機能・仕様一覧表|
- 仕様|
- 別売オプション|
- 使用上の注意
- レーダー探知機について
- ●カーロケーターシステムは、全国的に新システムへの移行が進んでいます。2015年9月1日現在受信ができる東京都も、新システムに移行した場合、カーロケ無線の警報や識別、ベストパートナー機能は、はたらきません。
- ●放送局や無線中継局、携帯電話の基地局などが近くにある場合、強い電波の影響や周囲の状況により、受信状態になることがあります。取付けた車やナビゲーションの画面、カーオーディオなどから強い電波が放射されている場合も同様です。
- ●一部の車種に採用されている金属コーティングの耐熱ガラスのなかには、電波の透過率が低く衛星からの電波を受信できないため、GPS測位ができず、GPSボイス警告がされない場合や、取締レーダー波の探知距離が短くなる場合があります。
- ●レーダー波を用いない警察車両による追尾式取締および光電管を用いた有人式取締を検知することはできません。また、ステルス式の有人式取締の場合、対象車両が測定ゾーンに接近したときだけ電波を発射する狙い撃ち方式であるため、受信できないことや、警報を行っても測定されている場合があります。
- ●取締レーダー波以外でも同一周波数、同一種類の電波を使用している以下の周辺では反応する場合がありますが、これは誤動作ではありませんのでご了承ください。(マイクロ波のドップラー式自動ドア/防犯センサー、信号機の近くに設置されている車両通過計測機、NTTのマイクロウェーブ通信回線の一部、気象用レーダー/航空レーダーの一部、他のレーダー探知機の一部)
- ●iDSPは、ステルス型取締機に対し完全対応というわけではありません。先頭を走行する際にはくれぐれもご注意ください。
- ●GPS電波は地理的要因により受信しにくい場合や受信できない場合があります。
- ●GPS衛星は米国国防総省によって管理されており、故意に精度が変更される場合があります。
- ●サングラスを使用時、偏光特性により、表示が見えなくなってしまうことがあります。
- ●OBDⅡ接続(オプション対応)で表示する内容は、純正メーターの数値やタイミングと異なる場合があります。
- ●本機を取付けての違反に関しましては、弊社では一切の責任を負いかねます。日ごろからの安全運転をお心がけください。
- ドライブレコーダーについて
- ●本機はすべての状況において映像を記録することを保証したものではありません。
- ●本機の故障や本機使用によって生じた損害、および記録された映像やデータの損傷、破損による損害については、弊社は一切その責任を負いません。
- ●本機は事故の証拠として、効力を保証するものではありません。
- ●本機は取扱説明書に従って正しく取付けしてください。誤った取付けは、道路運送車両法違反となるばかりか、交通事故やけがの原因となります。
- ●運転者は走行中に液晶画面などを注視したり、操作しないでください。
- ●LED式信号機は点滅して撮影される場合や色の識別ができない場合があります。それにより発生した損害については弊社は一切責任を負いません。
- ●被写体や周辺環境などの要因により記録可能時間が、変わることがあります。
- ●本機の近くにGPS機能を持つ製品やVICS受信機を設置しないでください。誤動作を起こす可能性があります。
- ●テレビアンテナの近くで使用すると、テレビ受信感度の低下、ちらつき、ノイズの原因となる可能性があります。
- ●安定してご使用いただくために、microSDカードは定期的にフォーマットを行うことをお勧めします。
- ●microSDカードは消耗品です。寿命がありますので定期的な交換をお勧めします。
- ※本機で録画した映像は、以下の仕様を満たしたパソコンで見ることができます。
Microsoft Windows7または8/Core2Duo相当、2.0GHz以上/2GB以上のメモリー
ただしCPU性能やRAMの状態、他アプリケーションの同時作動等の環境の起因によって動画再生のコマ落ち等不具合が起きることがあります。
- ●本機は精密電子機器ですから、分解や改造は絶対にしないでください。
- ●本機は日本国内仕様です。海外ではご使用にならないでください。
- ●表示画面はハメコミ合成です。また、製品の色等は、実際と異なることがあります。
- ●地図表示はイメージです。実際と異なる場合があります。
- ●取付け画像はイメージのため、必要な配線を省略している場合があります。ご使用の際は正しく配線を行わないと機能しません。
- ●このページに記載されている各種名称・会社名・商品名などは各社の商標または登録商標です。なお、本文中ではTMやマルRなどの記号を記載しない場合があります。
- ●このページの記載内容についてのお問い合わせは、販売店にご相談ください。
- ●製品には保証書が付いております。お買い上げの際には、お買い上げ年月日、販売店名の記入をご確認の上、必ずお受け取りになり大切に保管してください。
- ●本機の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。
- ●「オープン価格」の商品は、希望小売価格を定めておりません。価格については販売店にお問い合わせください。
