SUPER CAT Z series
レーザー&レーダー探知機 Z830DR 機能・仕様

指定店モデル

「本製品Z830DRは生産を終了しております」

機能・仕様

JANコード	4968543109238

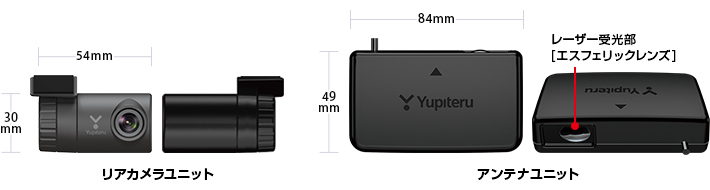

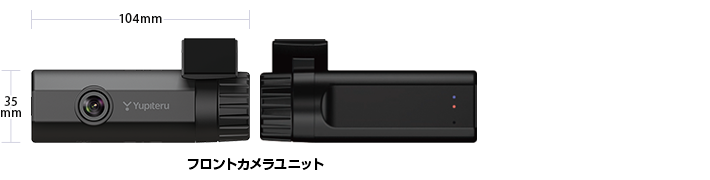

外形寸法	[ディスプレイユニット] 97(幅)×53(高さ)×14(奥行)mm [アンテナユニット] 84(幅)×21(高さ)×49(奥行)mm [ジャンクションユニット] 110(幅)×18(高さ)×50(奥行)mm [フロントカメラユニット] 104(幅)×35(直径)mm ※取付ブラケット(テープ貼付)装着時50(高さ)mm(窓ガラス25°想定の場合) [リアカメラユニット] 54(幅)×30(直径)mm ※取付ブラケット(テープ貼付)装着時39(高さ)mm(窓ガラス25°想定の場合) [DMSユニット] 51(幅)×68(高さ)×32(奥行)mm ※各ユニット突起部を除く
本体重量	[ディスプレイユニット] 約133g(接続ケーブル、SDカード含む) [アンテナユニット] 約128g(接続ケーブル含む) [ジャンクションユニット] 約70g [フロントカメラユニット] 約73g(microSDカード含む) [リアカメラユニット] 約30g [DMSユニット] 約45g
ボディタイプ	6ピースセパレートタイプ
表示部	フルカラー液晶ディスプレイワイド3.0インチ
受信方式	[GPS部] 32チャンネル/パラレル受信方式 [レーダー部] スイープオシレーター式ダブルスーパーへテロダイン方式
電源電圧	DC12V (マイナスアース車専用)
消費電流	[待機時]650mA以下 (初期値)、[最大]780mA以下、駐車監視時：230mA
受信周波数	[GPS部] 1.6GHz帯 [レーダー部] Xバンド/Kバンド [UHF部] 336 ～470MHz帯 [VHF部] 154 ～163MHz帯
動作温度範囲	[ディスプレイユニット]－20℃～＋85℃(UHF/VHF部：-10℃～+60℃) [カメラユニット]0℃～+60℃ [DMSユニット]-10℃～+60℃
製品保証期間	3年（消耗品は除く）
付属品	ディスプレイユニット（接続ケーブル約3m） (1) フロントカメラユニット (1) リアカメラユニット (1) アンテナユニット（接続ケーブル約3m）(1) DMSユニット(1) ジャンクションユニット(1) ダッシュボード取り付け用ブラケット (1) 電源直結コード[DC12V出力]約2m（1）カメラユニットケーブル（約3m）（1）リアカメラケーブル（9m）（1） DMS通信ケーブル（4m）（1）ダッシュボード取り付けステー (1) 宙吊り取り付けステー(ディスプレイユニット用)(1) アンテナ用取付けステー (1) DMSフロントガラス取付け用ブラケット (1) DMSルームミラー取付け用ブラケット (1) 六角レンチ (1) カメラユニットブラケット（2）カメラユニットナット（2）粘着シート (1) 粘着マット (1) ディスプレイユニット用両面テープ (2) カメラユニット用両面テープ (1) アンテナ・ジャンクションユニット用両面テープ (2) ドライブレコーダー搭載ステッカー(130mm×53mm) (1) ディスプレイユニット用SDカード (1)※あらかじめ本機に装着済カメラユニット用SDカード[16GB] (1)※あらかじめ本機に装着済取扱説明書・保証書 (1)

レーザー/レーダー探知機能・仕様

警報表示	フルマップ[特許出願中]
搭載センサー	G (加速度)センサージャイロセンサー気圧センサー照度センサー
GPS測位衛星	ガリレオ衛星受信グロナス衛星受信準天頂衛星受信ひまわり受信 GAGAN受信
GPS測位更新時間	最短0.5秒
GPS測位機能	GPSボイス警告 GPS5段階警報左右方向識別ボイス高速道識別ボイス道路選択(気圧センサー＋標高データ) オービスロケーションガイドオービス直前速度告知オービス通過告知
レーダーアラーム機能	ボイスアラームメロディアラーム電子音アラーム Wアラーム接近テンポアップミュート
自動制御	リラックスチャイム時報ディスプレイ輝度(照度センサー＋GPS) オートクワイアット
その他の機能	お好みモード選択機能 5モードログ機能[特許出願中]

ドライブレコーダー機能・仕様

カメラユニット用記録媒体		microSDカード（16GB付属） 8～32GB対応（Class10以上）
カメラ	映像素子	[フロント]200万画素カラーCMOS (STARVIS技術搭載) [リア]200万画素カラーCMOS (STARVIS技術搭載)
	レンズ画角	[フロント]対角157° [リア]対角157°
	最大記録画角^*1	[フロント]対角157°（水平127°、垂直66°） [リア]対角157°（水平127°、垂直66°）
記録解像度	動画画質 (最大200万画素)	1080P HD(1920×1080) 720P(1280×720)
GPS		有
Gセンサー		有（センサー感度は、0.1段階で調整可能）
記録方式		常時録画/イベント記録（Gセンサー記録、ワンタッチ記録(手動録画)）
録画ファイル構成		1分、30分^*2
音声		ON／OFF可能
フレームレート		30コマ/秒、15コマ/秒、1コマ/秒^*2
映像ファイル形式		MOV
記録映像再生方法		Windows Media Player PCビューアソフト

*1 記録解像度により記録される視野角が変化します。また、超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
*2 駐車監視録画のみ。
※ PCビューアソフトはこちらからダウンロードしてください。

ターゲット82識別

GPSデータ登録件数：16万2千件以上
取締・検問データ：5万7千件以上

●赤：警報ターゲット
●黄：警告ターゲット
●青：告知ターゲット
●緑：情報ターゲット
取締・検問データ

レーザー光

●レーザー NEW

GPS 57識別警報

登録されているGPSデータのポイントに近づくと、オービスなどのターゲットを57種類に識別してお知らせします。

●ループコイル＊1
●LHシステム＊1
●新Hシステム＊1
●レーダー式オービス(小型オービス含む)＊1
●レーザー式オービス
●トンネル内オービス
●トンネル出口ターゲット
●オービス制限速度
●高速道制限速度切替りポイント
●カメラ位置告知
●トンネル内追尾式取締エリア
●トンネル出口直後速度取締エリア
●速度取締エリア
●移動オービスエリア
●追尾式取締エリア
●一時停止取締エリア
●交差点取締エリア
●その他取締エリア
●シートベルト検問エリア
●飲酒検問エリア
●携帯電話検問エリア
●その他検問エリア
●取締・検問圏外識別
●交差点監視ポイント
●信号無視抑止システム
●高速道交通警察隊
●駐禁最重点エリア
●駐禁重点エリア
●一時停止注意ポイント＊2
●ゾーン30
●マイエリア
●ラウンドアバウト
●要注意踏切
●Nシステム
●交通監視システム
●警察署
●交番
●事故多発エリア
●車上狙い多発エリア
●高速道急カーブ/連続カーブ
●高速道分岐/合流ポイント
●踏切
●ETCレーン事前案内
●サービスエリア
●パーキングエリア
●ハイウェイオアシス
●スマートインターチェンジ
●SA/PA内ガソリンスタンド
●高速道長/連続トンネル
●ハイウェイラジオ受信エリア
●県境告知
●道の駅
●ビューポイントパーキング
●駐禁エリア付近駐車場
●消防署
●公衆トイレ
●充電ステーション

POINT！左右方向識別ボイス

GPS 警報は、ターゲットが進行方向に対して、右手または左手方向に約25°以上のとき、その方向をお知らせします。『右方向』、『左方向』のボイスは、告知時点でのターゲット方向であり、右車線、左車線を示す訳ではありません。

＊1 オービスは、2km（高速道のみ）/1km/500m/直前/通過をポイントごとに警報（告知）し、距離をカウントダウン表示します。
＊2 東京都23区内、名古屋市内、大阪市内の一時停止注意ポイントが登録されています。

無線 14バンド警報

安心して、安全に運転していただくために、無線14バンド受信機能を搭載しました。
これらの無線を受信すると、警報画面とボイスでお知らせします。

●カーロケ無線＊3
●取締無線
●デジタル無線
●取締特小無線
●署活系無線
●W.I.D.E./警察電話
●警察活動無線
●レッカー無線
●ヘリテレ無線
●消防ヘリテレ無線
●消防無線
●新救急無線
●高速道路無線
●警備無線

・交信音声受信機能[特許出願中]＊4
・感度切替機能

＊3 新型カーロケ無線は非対応。
＊4 デジタル無線などデジタル方式無線の交信内容は聞けません。
※カーロケ無線識別やベストパートナー機能は、新型カーロケ無線が導入されている地域や新たに移行した地域では、はたらきません。

レーダー波 4識別警報

iDSP/ 統合的デジタル信号処理技術により、ステルス型取締り機の「一瞬で強い電波」に対しては、ただ単に警報するだけでなく、通常波と区別して警報画面とボイスでお知らせします。さらに、インテリジェントキャンセルにより取締り波かどうかを識別し、誤警報を抑えます。

インテリジェントキャンセルについてはこちら

●ステルス波
●通常レーダー波
●キャンセル告知
●新型レーダー波

・レーダー波受信レベル5段階表示

ベストパートナー 6識別警報

カーロケ無線、取締無線、デジタル無線などの無線の受信状態からシミュレーションし、快適ドライブのベストパートナーとして、安全走行のためのタイムリーな情報をお知らせします。また、カーロケ無線（407,7MHz 帯の電波）を受信したとき、その発信元の遠近を自動識別し、さらに発信元が圏外になったと思われる場合もお知らせします。
